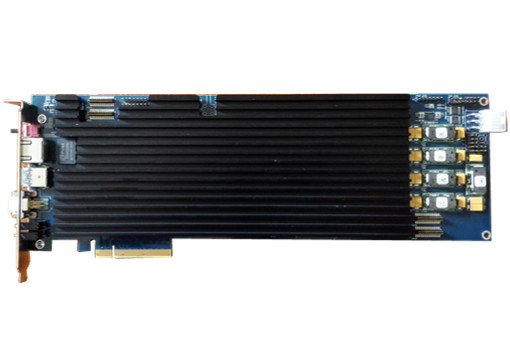

PCIE接口卡
标准PCIE全长处理卡
支持标准2×PCIE1.0协议
板载2颗Xilinx® Kintex™7系列FPGA【XC7K325T】
每颗FPGA外挂一组64bit×256M DDR3存储器,存储容量可达2GB
FPGA上分别挂载FFT、多级滤波、校正等多组专用ASIC算法芯片
板载1颗TI公司的多核DSP处理器【TMS320C6678】
DSP外挂1GB DDR3存储器,可扩展至2GB@1300MT/s
DSP通过前面板对外引出千兆以太网接口
DSP分别通过两组2×SRIO连接到两颗FPGA上,完成高速数据传输
支持网络更新FPGA和DSP程序
提供外接直流12V供电接口,可单独外部供电进行设备调试
配套冷板散热加固结构件
FPGA、DSP可进行二次开发
